Handbok Sender XC VIOL 3

Senast uppdaterad: 2025-09-26

Sender XC

Denna handbok behandlar versionen av Sender XC som anpassats för VIOL 3. Med hjälp av programmet Sender XC kan skogsmaskinens filer automatiskt skickas till och/eller hämtas från Biometria. Sender XC kan installeras i skördare, skotare, drivare eller på kontors PC i de fall insändning inte kan göras direkt från maskinen. Tjänsten kan hantera både standarden StanForD samt den nya versionen StanForD2010.

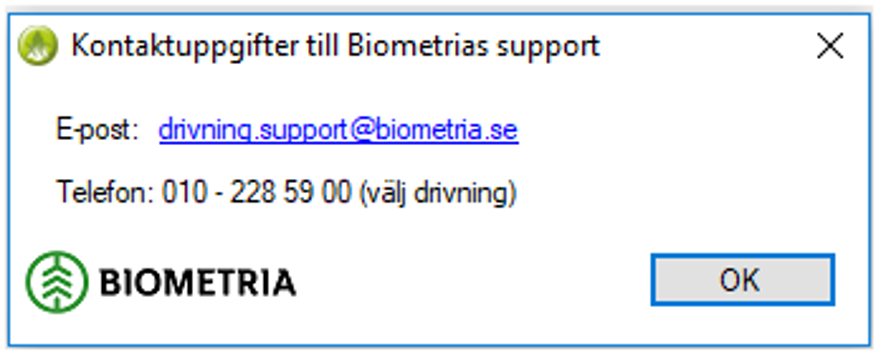

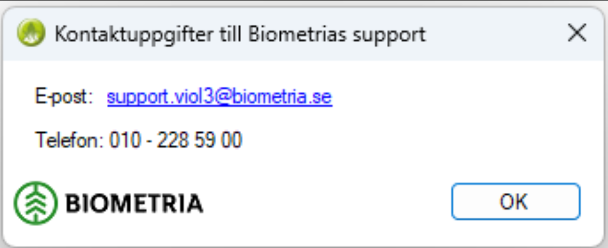

Om du har frågor och inte hittar det du söker i handböckerna kan du skicka e-post eller ringa till Biometrias -Support. Mer information om vår Support hittar du på Violweb eller www.biometria.se.

E-post:                 support.viol3@biometria.se

Telefon:              010-228 59 00

Allmänt

Sender XC är ett program för insändning/hämtning av produktions-, kontroll- och kalibreringsinformation till och från skördare, skotare eller drivare. Kommunikationen sker med hjälp av mobilt bredband. Saknas täckning för rapportering från skogsmaskinen går det att ta med filerna och skicka dem från en kontorsdator. Sender XC har automatiserade alt. manuella rutiner för sändning och hämtning av filer. Användargränssnittet ger ett tydligt stöd för maskinföraren med hjälp av symboler. Programmet stödjer rapportering av filer av både den äldre StanForD-standarden och den nya StanForD2010.

Förutsättningar och begränsningar

Följande förutsättningar krävs för användning av Sender XC 2.0.

Sender XC under övergången från VIOL 2 till VIOL 3

Denna handbok beskriver framför allt hur Sender XC fungerar vid rapportering mot VIOL 3. Det hindrar dock inte att den fram till att VIOL 2 stängs kan användas för rapportering mot VIOL 2 också. Om en fil ska bearbetas i VIOL 2 eller VIOL 3 styrs inte i Sender-programmet utan avgörs när filen når Biometria. Innehåller filen ett avtalsobjekt sker bearbetningen i VIOL 3 och om den innehåller en virkesorder sker bearbetningen och redovisningen av innehållet i VIOL 2.

Från Sender XC version 2.04 blir det möjligt att göra en nyinstallation direkt utan att gå omvägen via uppdateringar av äldre Senderversioner. Från denna Senderversion stängs också möjligheten att ladda upp produktionsstyrningsfiler på ”VIOL 2-sättet”. Alla produktionsstyrningsfiler som ska distribueras till maskiner via Sender XC måste laddas upp via VIOL 3.

System- och uppkopplingskrav

  • Mobilt bredband ska finnas installerat i maskinen.
  • Operativsystem Windows 7 med nödvändiga servicepackar eller senare versioner av Windows. Detta kontrolleras vid installationen av Sender XC.
  • Minst .NET Framework 4.5.1. Detta kontrolleras vid installationen av Sender XC.

Systemklocka måste gå rätt

För att anslutningen från Sender XC 2.0 mot Biometria ska fungera krävs det att systemklockan i datorn går rätt.

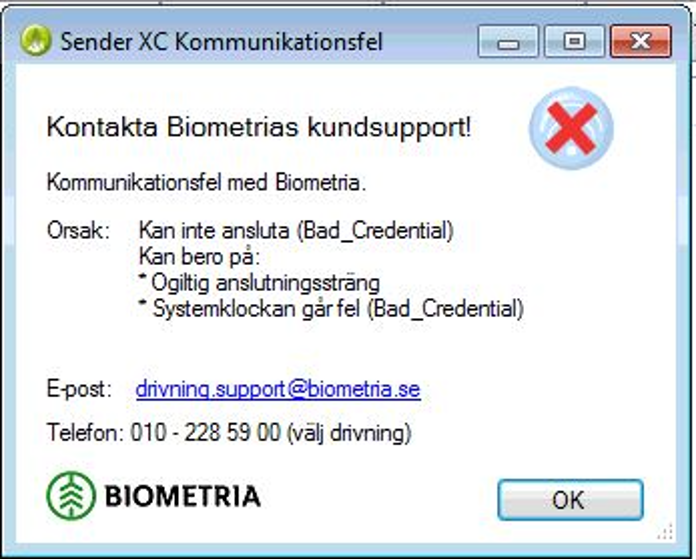

Figur 1: Meddelande som visas när Sender XC inte kan ansluta mot Biometria på grund av att klockan i maskindatorn går fel.

Åtgärden är att korrigera systemklockan i datorns systeminställningar.

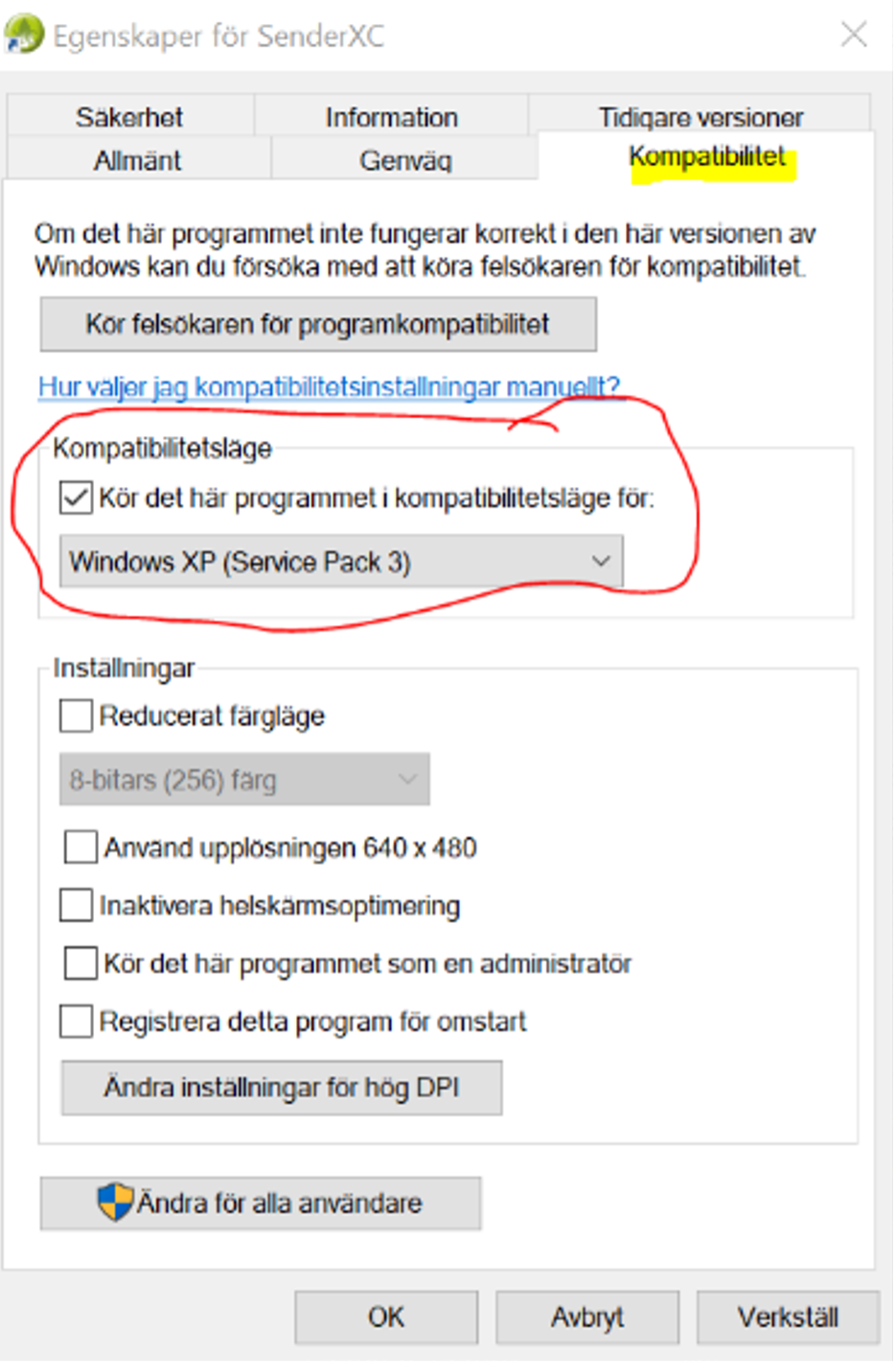

Kompabilitetsläge med äldre operativsystem fungerar inte

Sender XC version 2.0 fungerar inte om det är inställt att programmet ska köras i ett kompabilitetsläge med ett äldre operativsystem än Windows 7.

För att kontrollera om kompabilitetsläget är aktiverat kan man högerklicka på Sender XC i programmappen (C:\ProgramData\Microsoft\Windows\Start Menu\Programs) och välja Egenskaper i menyn och fliken Kompabilitet.

Åtgärden är att korrigera systemklockan i datorns systeminställningar.

Begränsningar i filstorlek

För att filerna ska bearbetas hos Biometria är maximal filstorlek för filinsändning från skördare 6 MB för pri-filer samt 100 MB för hpr-filer (motsvarande 30 000 stammar). Därför rekommenderar Biometria att jobba med delavslut efter varje skift i stället för att skicka ackumulerade filer (gäller endast pri och hpr-filer från skördare). För prl-filer från skotare kan Biometria inte hantera prl-filer som innehåller mer än 90 transportobjekt. Detta oavsett om det finns kvantiteter registrerade på alla.

Sender XC hanterar stora filer på följande sätt:

Storlek på fil

Pri-fil

Hpr-fil

>0- ≤4MB

Sender XC skickar fil



>4- ≤6MB

Varningsmeddelande*



>6MB

Fil skickas inte, läggs i Felaktiga filer*



>0- ≤60MB



Sender XC skickar fil

>60- ≤100MB



Varningsmeddelande*

>100MB



Fil skickas inte, läggs i Felaktiga filer*

Installation

För att installera Sender XC krävs administrationsrättigheter på datorn.

Vanligast är att installation sker i maskindatorn så att filerna som styrsystemet producerat kan skickas i väg direkt utan någon handpåläggning. Fungerar det inte att skicka filerna från maskinen är det också möjligt att ha Sender XC installerat på en kontorsdator och skicka filerna från den. Viktigt då är att även om filer från en och samma fysiska maskin skickas från flera olika datorer ska samma SDCID användas överallt. Däremot måste en separat pinkod beställas för varje installation.

OBS! Innan installation av Sender XC bör filer som inte är avsedda att sändas flyttas från de platser som Sender XC sökvägar kommer att peka mot. (Exempel finns där många kvarvarande filer skickats vid automatinsändning. Detta har orsakat allvarliga datorproblem).

Snabbguide för installation av Sender XC

  1. Beställ inloggningsuppgifter till Sender XC via ett webbformulär på www.Biometria.se .
    OBS! Om Sender använts sedan tidigare i maskinen så ska samma SDCID användas även i Sender XC så länge det rör sig om samma fysiska maskin.
    Då behövs bara en ny pinkod beställas. I annat fall ska både nytt SDCID och pinkod beställas.
  2. Biometria returnerar inloggningsuppgifter samt kod för utförande avverkningsföretag till e-postadress/mobilnummer som angivits i beställningsformuläret.
  3. Programmet Sender XC hämtas från Biometria.
  4. Aktivera installationen av Sender XC och följ installationsguiden, se kap.2.2
  5. Fyll i grunduppgifter i Sender XC som du fått via e-post/SMS i grundinställningarna, se avsnitt Grundinställningar. Fyll sedan i övriga uppgifter. Obligatoriska uppgifter är angivna med asterisk.
  6. Verifiera ditt SDCID via knappen Verifiera i grundinställningarna.
    Om någon uppgift inte är giltig eller kommunikation saknas visas felmeddelande.
  7. Lägg in sökvägar vid respektive filtyp som ska sändas och ev. hämtas. Förslag på sökvägar finns i kapitel 8 Förslag på sökvägar i styrsystemen.
  8. Nu är Sender XC klart att använda! En ikon med namnet Sender XC  har skapats på datorns skrivbord samt under Start-knappen i Windows.

Maskininstallation

Hämta Sender XC från www.Biometria.se.

Det finns två sätt att installera Sender XC:

Välj Kör för att starta installationen. Observera! Olika webbläsare kan skilja sig åt när det gäller möjligheten att köra installationen direkt.

För att spara ner Sender XC och installera Sender XC vid senare tillfälle väljer du Spara. För att starta installationen dubbelklickar du på filen SenderInstall.exe

Installationsguiden visas i tre steg:

1. Välj Install för att starta installationsguiden.

2. Sender XC installeras.

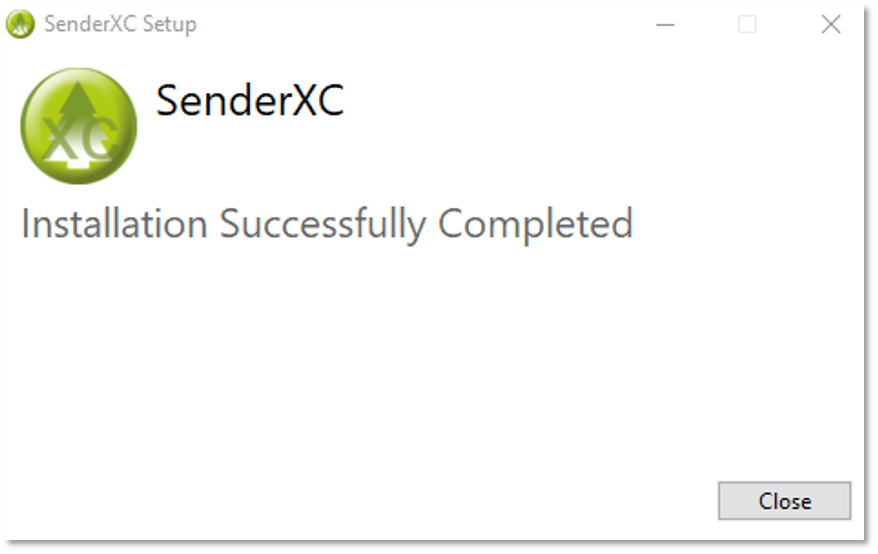

3. Meddelande visas om när installationen är klar. Välj Close för att stänga installationsguiden.

OBS! För att kunna använda Sender XC måste obligatoriska uppgifter skrivas in i Grundinställningar samt i fliken Sökvägar för att skicka filer. När detta är gjort och identiteten verifierats är Sender XC klart att använda.

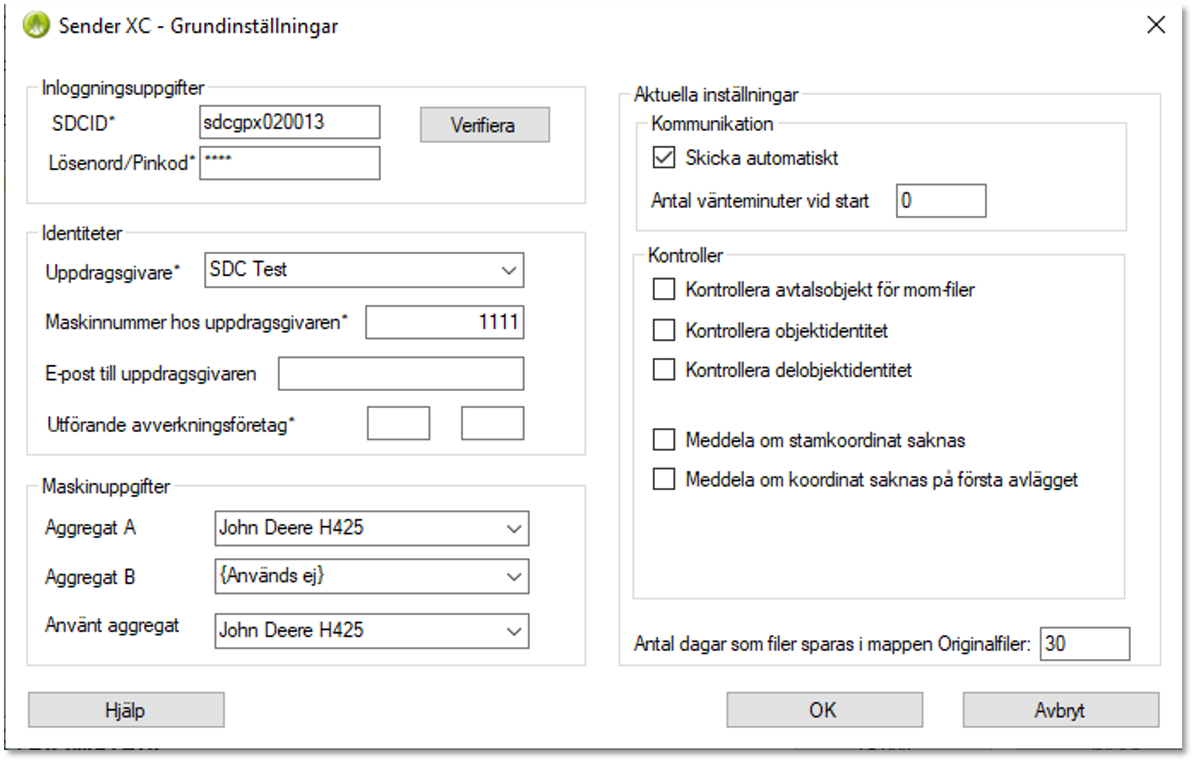

Grundinställningar

I Grundinställningar anges maskinens identiteter och skördaraggregat. Delar av informationen visas sedan i användargränssnittet. Inmatningar och ändringar sparas genom att välja OK.



Inloggningsuppgifter

SDCID: maskinunik användaridentitet som består ”sdcgpx” följt av 4 eller 6 siffror. Denna identitet ska följa maskinen under hela dess livslängd oavsett ägare eller uppdragsgivare.

OBS! Använd samma SDCID som använts i äldre Sender versioner i den nya installationen av Sender XC så länge det rör samma fysiska maskin. I annat fall används en ny användaridentitet.

Lösenord/Pinkod: unik kod kopplad till ett SDCID. En pinkod är giltig upp till 30 dagar och kan enbart användas för installation på en dator. Har pinkoden blivit för gammal måste en ny beställas.
Om filer från samma maskin ska kunna skickas från flera datorer, exempelvis både från den i maskinen och en kontorsdator måste separata pinkoder beställas.

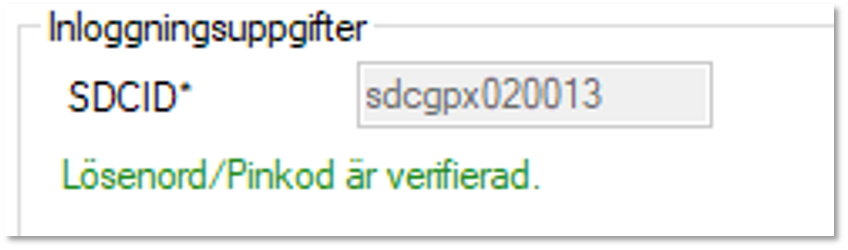

Verifiera: genom att trycka på denna knapp verifieras SDCID och pinkod. Uppkoppling testas mot Biometria och stämmer den bekräftas det i Sender XC.

Verifiering görs bara en gång.


Maskinuppgifter


Aggregat A: det större aggregatet
Aggregat B: det mindre aggregatet
Använt aggregat: här visas vilket aggregat som används

Identiteter

Uppdragsgivare: företaget som tilldelat maskinen uppdraget. Leta fram det företag som gäller för det aktuella uppdraget. Om maskinen byter uppdragsgivare ska även denna uppgift ändras. Det går enbart rapportera filer vald uppdragsgivare i Sender XC överensstämmer med vad som finns registrerat på det aktuella avtalsobjektet.
Maskinnummer hos uppdragsgivaren: maskinnumret som uppdragsgivaren tilldelat maskinen. Maskinnumret som är angivet här är det maskinnummer som kommer att sändas till Biometria.
E-post till uppdragsgivaren: meddelande om fil som avvisats i valideringsfunktion hos Biometria skickas till angiven e-postadress (ej i funktion)
Utförande avverkningsföretag: kod som erhålls av Biometria vid beställning av inloggningsuppgifter för Sender XC. Det är en tiosiffrig kod för företaget som äger maskinen. Koden är uppdelat i två fält (huvudkod och internt nummer). I dagsläget anges en femställig kod som huvudkod samt 00000 som internt nummer.

Aktuella inställningar

Här visas valen för kommunikationsinställningar.


Skicka automatiskt: filer skickas så snart de har sparats av styrsystemet i mappen Sender XC bevakar. Alternativet är manuell rapportering där användaren måste markera vilka filer som ska skickas i fliken Skicka filer.


Antal vänteminuter vid start: en fördröjning i antal minuter från att Sender XC startas till att någon bearbetning sker i Sender XC. Behövs i vissa maskindatorer för att undvika konflikter mellan Sender XC och andra funktioner eller program som också startas via autostart.

Kontroller

Här finns möjlighet att välja extra kontroller för olika filtyper.


Kontrollera avtalsobjekt för mom-filer: Även för mom-filer sker en kontroll att de innehåller giltigt avtalsobjekt. Om inte så är fallet måste uppgiften justeras via fliken Åtgärda filer.
Kontrollera objektidentitet: filtyperna pri, hpr, prl, fpr och mom kontrolleras att de innehåller objektidentitet. Om inte, så visas dialogruta för inmatning av objektidentitet (minst 6 tecken varav den första en siffra).
Kontrollera delobjektsidentitet: filtyperna pri, hpr, prl, fpr och mom kontrolleras att de innehåller delobjektsidentitet. Om inte, så visas dialogruta för inmatning av delobjektidentitet.
Kontrollera om stamkoordinat saknas: saknas koordinat på första stammen i filen visas ett pop-up meddelande.
Kontrollera om avläggskoordinat saknas: saknas koordinat på första avlägget i filen visas ett pop-up meddelande.

Antal dagar som filer sparas i mappen Originalfiler

Här finns möjlighet att ställa in antal dagar (> 30 dagar, <365 dagar) man vill att filer ska lagras i mappen Originalfiler.

Hjälp

Direktlänk till handbok för Sender XC.

Sökvägar för att skicka/hämta filer

För att kunna använda Sender XC måste du ange sökvägar till filerna som ska skickas alt. var dina hämtade filer ska lagras.

Sökvägar för att skicka filer

Här bockar du för de filtyper som ska skickas och anger var styrsystemet lagrar dem så att de blir tillgängliga för Sender XC. Sökvägen till aktuell mapp pekas ut via knappen med prickar. Möjlighet finns att ange två sökvägar för varje filtyp. Se kapitel längre fram med förslag på vanligt förekommande sökvägar för respektive styrsystem.

Ev. inmatningar och ändringar verkställs genom att välja "OK". Alla filer av den valda filtypen som finns i katalogen som sökvägen pekar mot kommer att visas i fliken Skicka filer och följa med rapporteringen till Biometria. Det blir särskilt tydligt vid manuell insändning. Detta innebär att efter nyinstallation eller när nya filtyper ska börja skickas in, så kan det finnas många gamla filer i katalogen som inte behöver skickas till Biometria. Dessa gamla filer bör därför tas bort eller flyttas från katalogen som sökvägen pekar mot. Borttagning kan göras från Sender XC till Papperskorgen via fliken Skicka filer.

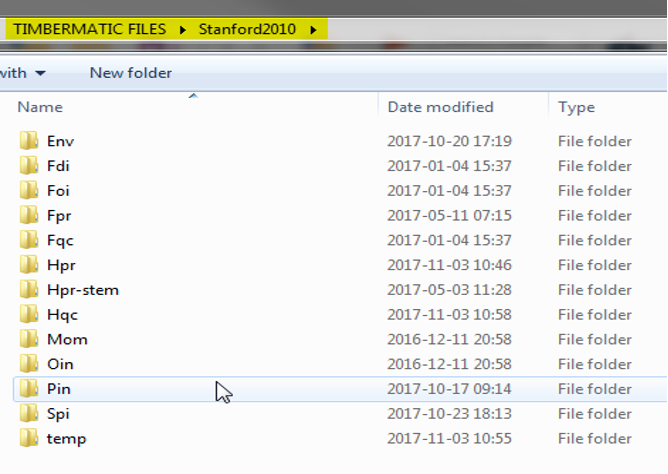

OBS!! Även om möjlighet finns att ange två olika kataloger i filstrukturen så går det bara att ange den ena filtypen där StanForD erbjuder två alternativ.

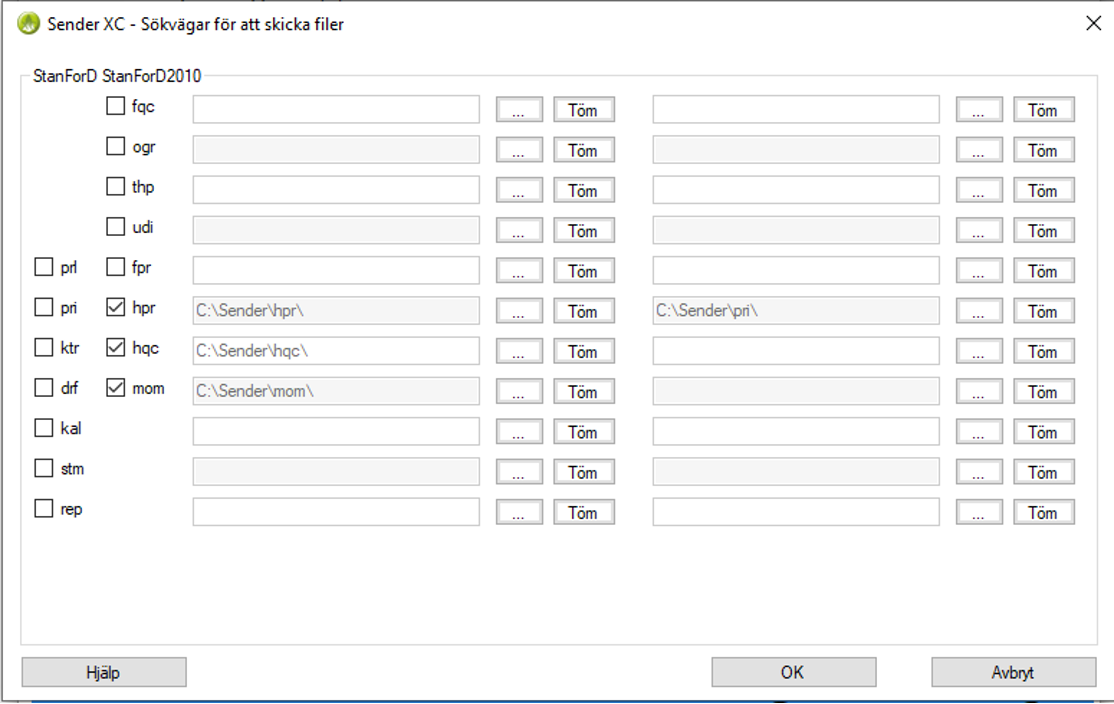

Figur 7 I detta gränssnitt anges sökvägen till respektive filtyp.

De filtyper som finns att välja på för insändning är namnsatta enligt StanForD och har följande innehåll:

StanForD

Prl                 Produktionsfil skotare

Pri                 Produktionsfil skördare, uppdelad på enskilt stockdata

Ktr                Kontrollmätningsfil

Drf                Driftsuppföljning på maskinen

StanForD2010

Fpr                Skotad produktion

Hpr               Skördad produktion

Hqc               Kvalitetskontroll skördare

Mom             Driftsuppföljning

Kop               Ett format utanför StanForD-standarden som används för uppföljning av
                      modulträff

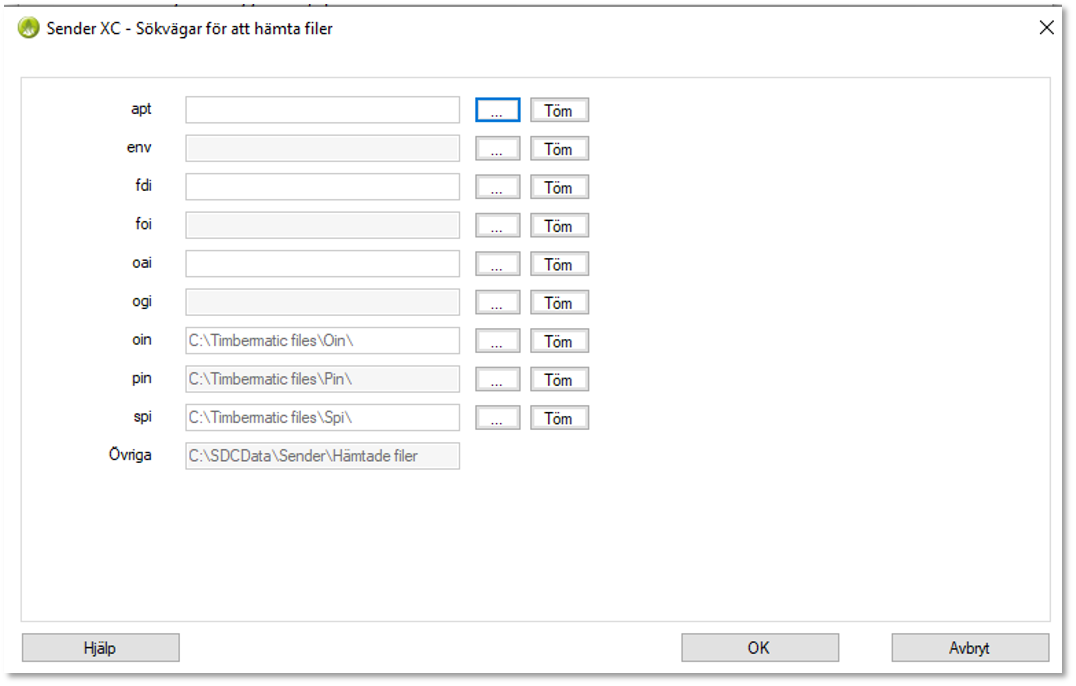

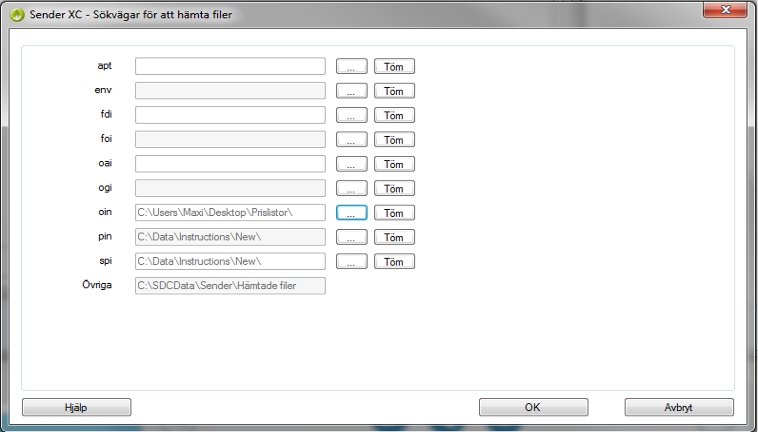

Sökvägar för att hämta filer

För att kunna hämta filer måste du ange var filerna ska sparas i filsystemet och göras tillgängliga för styrsystemet. Detta gör du genom att klicka på menyvalet Inställningar-Sökvägar för att hämta filer. Läs mer om hämtning av filer i kapitlet "Hämta filer".

De filtyper som finns att välja på för hämtning har följande innehåll:

StanForD

Apt    Apteringsfil
Oai    Fil med identitetsuppgifter för den aktuella trakten

StanForD2010

Fdi      Leveransinstruktion skotare
Foi      Objektinstruktion skotare
Env     Envelope (kuvert)
Ogi     Geografisk objektinstruktion
Oin     Objektinstruktion skördare
Pin      Produktinstruktion skördare
Spi     Trädslagsinställning

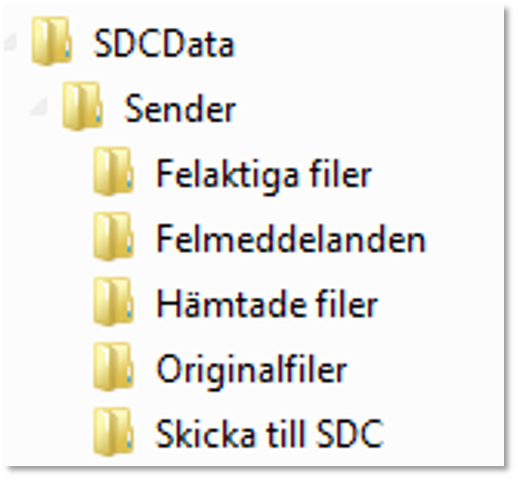

Övriga filtyper hamnar i C:\SDCData\Sender\Hämtade filer

Hjälp

Direktlänk till handbok för Sender XC.

Kontorsinstallation

Installera Sender XC i kontorsdator på samma sätt och med samma SDCID som används i maskininstallationen, se kapitlet "Maskininstallation". Observera att separat pinkod måste beställas för denna installation.


Observera! Kom ihåg att ange sökvägar som pekar på platsen där filerna är tänkta att hämtas från; lagringsenhet eller i kontorsdatorn.

Kopiera sedan filerna från maskinen (från mappen C:\SDCdata\Sender\Originalfiler) till lämplig lagringsenhet och skicka dem sedan via kontorsdatorn.

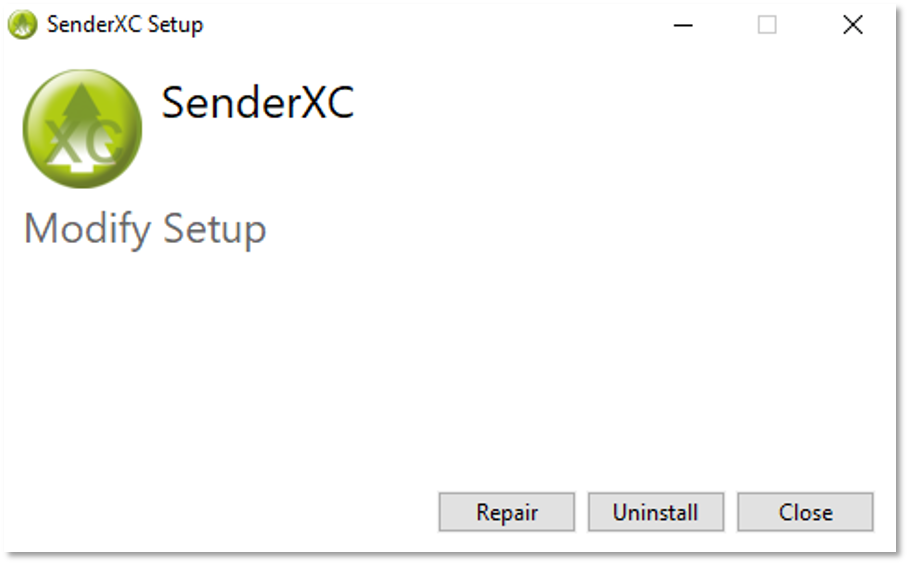

Ominstallation

Om installationen av någon anledning misslyckats kan ominstallation behöva göras. Klicka på Kontrollpanelen och välj Lägg till/ta bort program alt. Program och funktioner. Högerklicka på Sender XC och välj Ändra. Välj Repair.

Avinstallation

Om Sender XC behöver avinstalleras; klicka på Kontrollpanelen och välj Lägg till/ta bort program alt. Program och funktioner. Högerklicka på Sender XC och välj Ändra. Välj Uninstall.

Uppdateringar

Sender XC uppdateras med jämna mellanrum och om det finns en ny version så meddelas föraren detta i samband med sändning. Kontroll om ny version finns att hämta sker också när Sender XC startas. Det går också att aktivt söka efter uppdateringar via Arkiv i menyn.

OBS! För installation av en uppdatering krävs vanligen administrationsrättigheter på datorn!

Ändra SDCID i verifierad installation

Om man av misstag har verifierat felaktig SDCID behöver Biometria kundservice kontaktas för hjälp med korrigering och tilldelning av ny identitet med tillhörande PIN.

Skicka filer

De faser som filerna genomgår innan sändning är kontroll, komplettering och komprimering.

Starta programmet

Sender XC startas genom att dubbelklicka på ikonen nedan på datorns skrivbord. (Vanligtvis startas Sender XC per automatik genom autostart när datorn startas).

Insändningsmetod

Det går att välja om filerna ska skicka automatiskt eller om användaren manuellt ska peka ut när en fil skapad av styrsystemet ska skickas iväg. Valet sker via Grundinställningar som visas i menyvalet Inställningar, se kapitlet "Maskininstallation".

Skicka automatiskt:

Så snart en fil är skapad i maskinens styrsystem och placerad i den utpekade mappen, uppkoppling finns mot Biometria och filen är godkänd, så sänds den till Biometria. Ikonen A, se bild nedan, visar att automatisk insändning är vald.

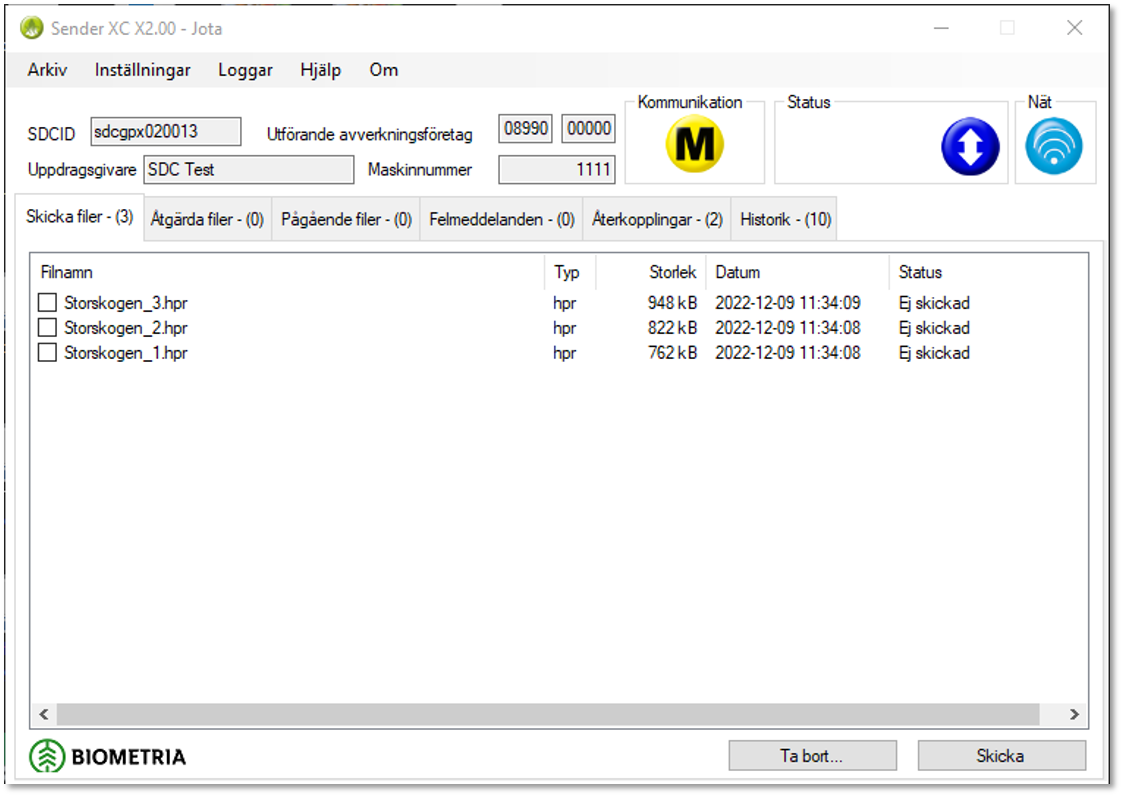

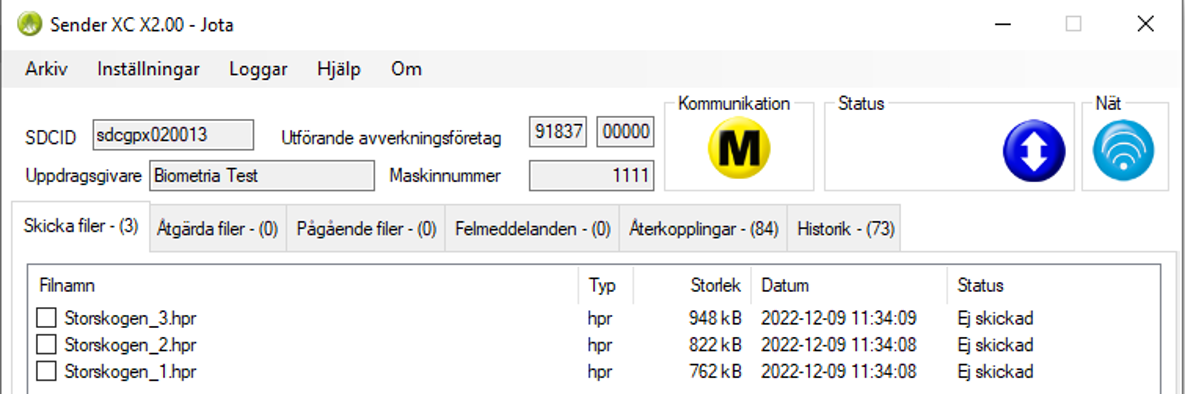

Skicka manuellt:

Skicka filer till Biometria genom att:

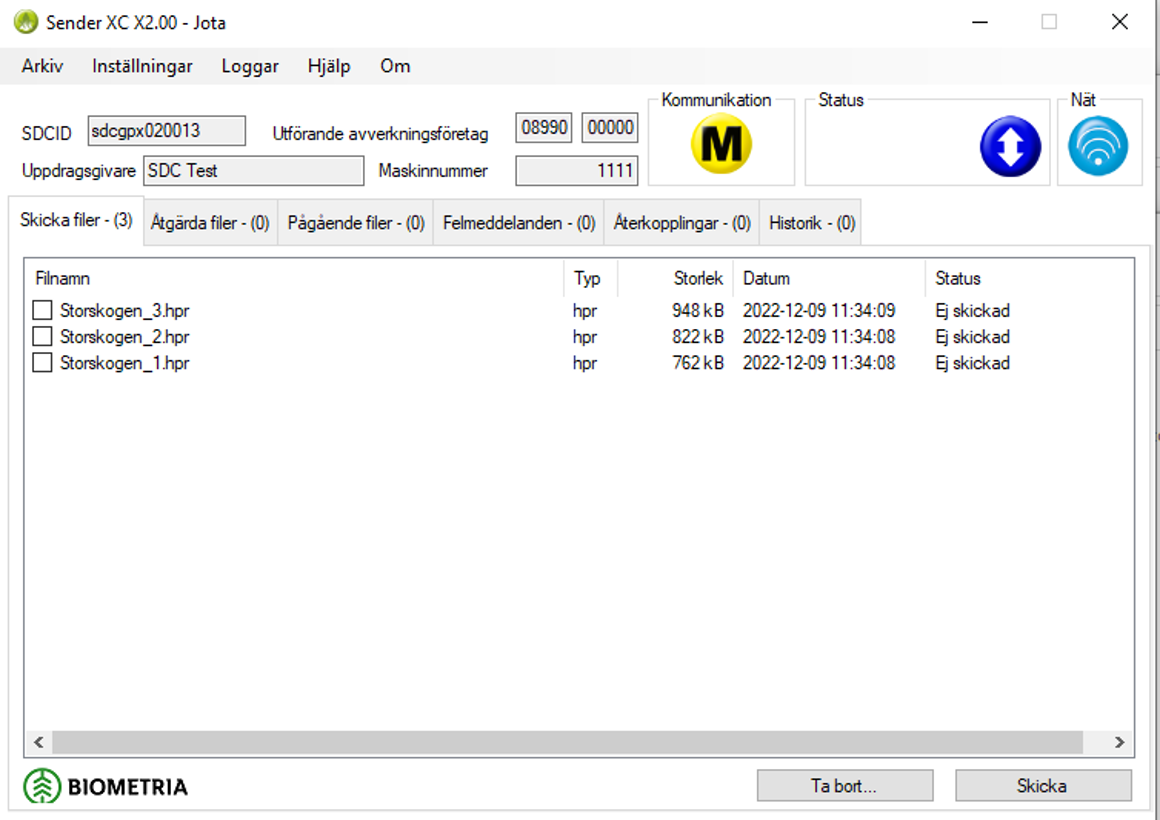

1. Klicka på fliken Skicka filer.
2. Bocka för filerna som ska skickas.
3. Klicka på knappen Skicka.

Kontroller

I samband med insändningen sker kontroller på att det finns vissa uppgifter i filerna som skickas. Detta för att Biometria ska kunna ta emot och hantera filerna på ett korrekt sätt.

Avtalsobjekt (Virkesordernummer i VIOL 2)

Avtalsobjektsnummer erhålls av uppdragsgivaren. Observera att det är de 8 första tecknen som kontrolleras när det gäller elementet för avtalsobjekt. Vid rapportering mot VIOL 3 sker en kontroll att angivet avtalsobjekt finns i VIOL samt att det tillhör den uppdragsgivare som valts i Sender XC.
StanForD - Variabel 35 typ 2 (35/2).
StanForD2010 - Avtalsobjekt (ContractNumber) i objektinstruktionen. Uppgiften kan anges i oin-meddelandet eller registreras av föraren.
Om kontrollen inte godkänns visas ett felmeddelande, se kapitlet "Åtgärda filer".



Avtalsobjekt för mom-filer (valfri)

StanForD2010- Virkesordernummer (ContractNumber)
Om avtalsobjektsnummer saknas visas ett felmeddelande, se kapitlet "Åtgärda filer".

Objektidentitet (valfri)

ObjektID måste vara sex tecken varav den första en siffra.
StanForD- Variabel 21 typ 1 (21/1)
StanForD2010- Objektidentitet (ObjectUserId)
Om objektidentitet saknas visas ett felmeddelande, se kapitlet "Åtgärda filer".

Delobjektidentitet (valfri)

StanForD- Variabel 21 typ 2 (21/2)
StanForD2010- Delobjektidentitet (SubObjectUserId)
Om delobjektidentitet saknas visas ett felmeddelande, se kapitlet "Åtgärda filer".

Maskinnummer

StanForD - Variabel 3 typ 2 (3/2). Maskinnumret anges med siffror och erhålls av uppdragsgivaren. Maskinnumret läggs in i grundinställningarna. Observera att det företagsspecifika maskinnumret kan variera beroende på uppdragsgivare.
StanForD2010 –MaskinID, skogsföretag (MachineUserID)
Observera att det företagsspecifika maskinnumret kan variera beroende på uppdragsgivare.

OBS! Sender XC kommer alltid att skriva över ev. maskinnummer som finns i filerna som lagrats i styrsystemet.

Utförande avverkningsföretag


StanForD - Variabel 34 typ 2 (34/2). Utförande avverkningsföretagskod är en kod för företaget som äger maskinen. Koden för utförande avverkningsföretag består av en huvudkod (5 positioner) samt tillhörande internt nummer (5 positioner). Koden erhålls vid beställning av inloggningsuppgifter för Sender XC.
StanForD2010 - Skogsentreprenör, företagskod (Machine LoggingContractor.
BusinessID). Innan insändning kontrollerar Sender att filen innehåller virkesordernummer.

Koordinater på stammar och avlägg


Informationsmeddelanden för att uppmärksamma maskinföraren om att registreringen av giltiga koordinater i filen inte fungerar tillförlitligt. För ett giltigt värde gäller samma regler som i virkesordern. Det är endast den första stammen, eller det första avlägget, i filen som kontrolleras. Båda koordinaterna (latitud och longitud) måste finnas. De får inte vara tomma eller innehålla värdena 0 eller -1. Om inga
stammar eller avlägg finns alls så får man inget larm om att koordinater saknas. Om en pri-, hpr-fil som saknar giltiga stamkoordinater eller en prl eller fpr-fil saknar giltiga avläggskoordinater skickas så visas ett pop-up meddelande beroende på vilken filtyp som används. Se kapitlet "Signaler i form av meddelanden".

Signaler till föraren

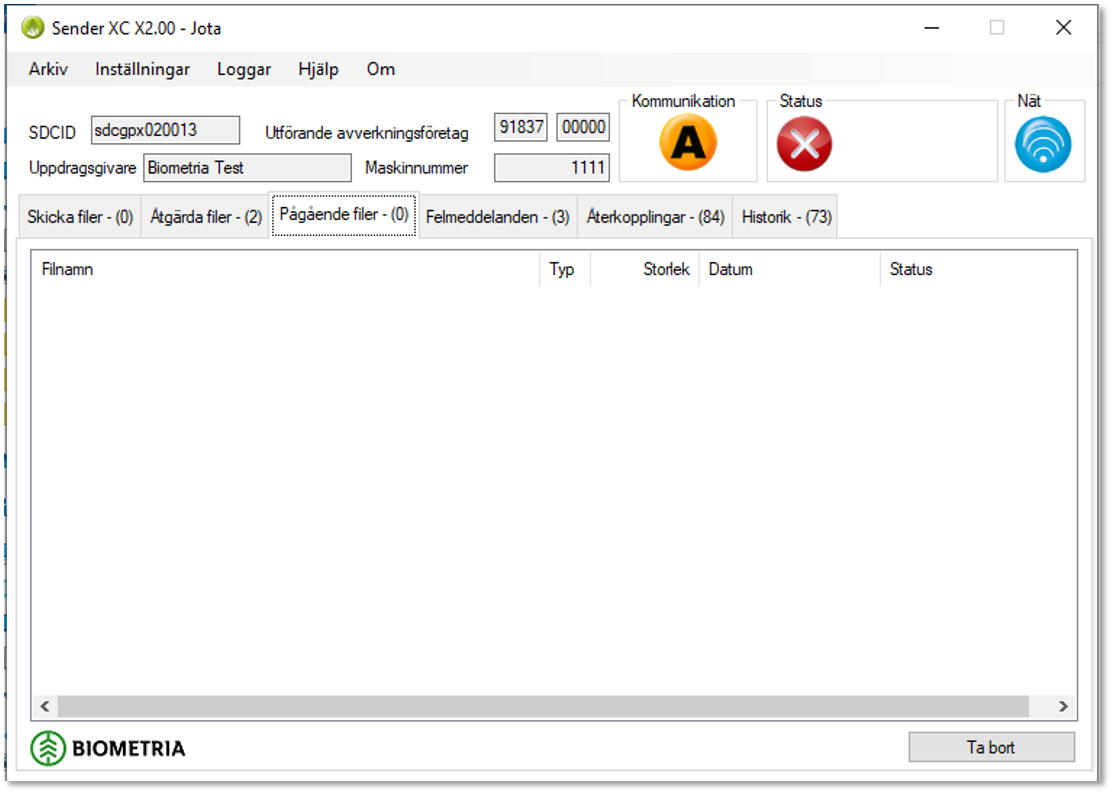

För att visa statusläge i Sender XC visas ett antal symboler och meddelanden.

Symboler i användargränssnittet

Signaler i form av meddelanden

Meddelandet visas som ett pop-up meddelande och visas även om du arbetar i ett annat program för tillfället.

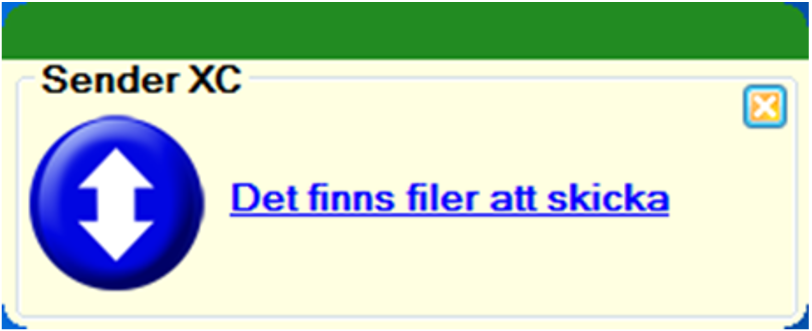

Fil finns att skicka

Klicka på länken i meddelandet så hamnar du i fliken Skicka filer.

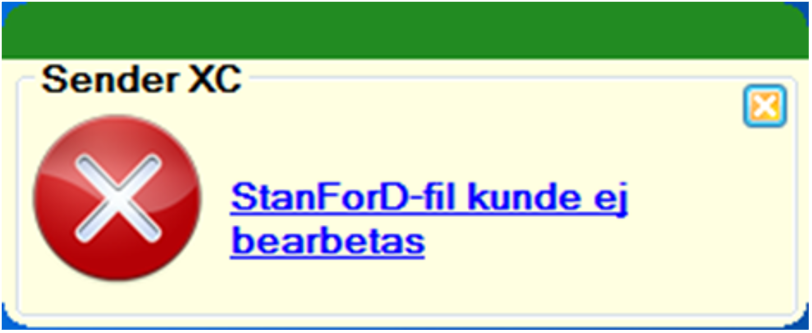

StanForD-fil kunde ej bearbetas

Filen har formatfel eller har inte avslutats korrekt av styrsystemet och kan inte bearbetas av Sender XC. Klicka på länken i meddelandet så hamnar du i C:\SDCData\Sender\Felaktiga filer.

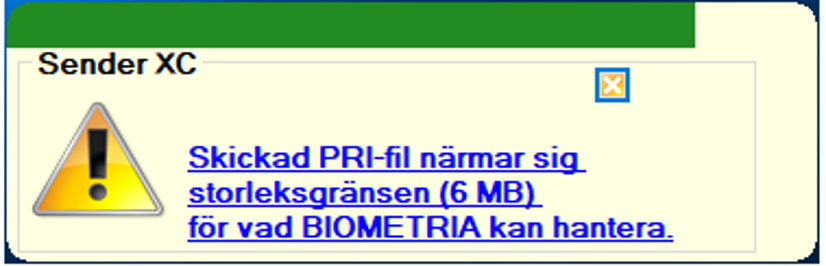

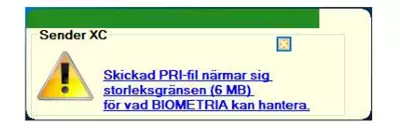

Varningsmeddelande för fil som börjar bli för stor

Meddelande som visas när pri- eller hpr-fil börjar bli för stor. Rekommendationen är att delavslut sker på objektet.

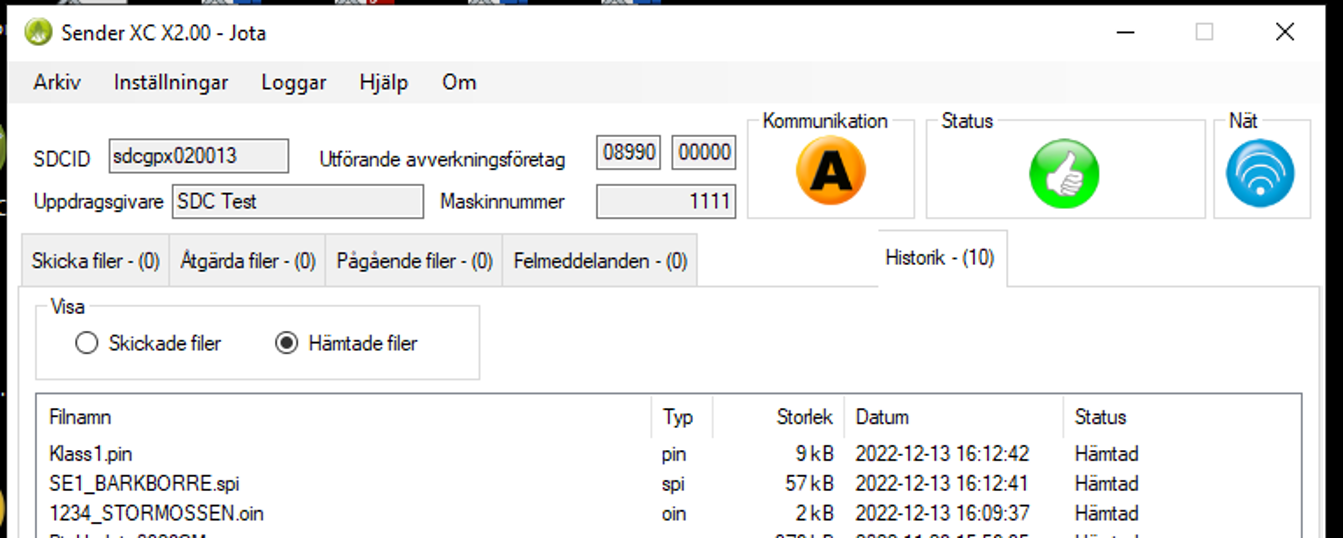

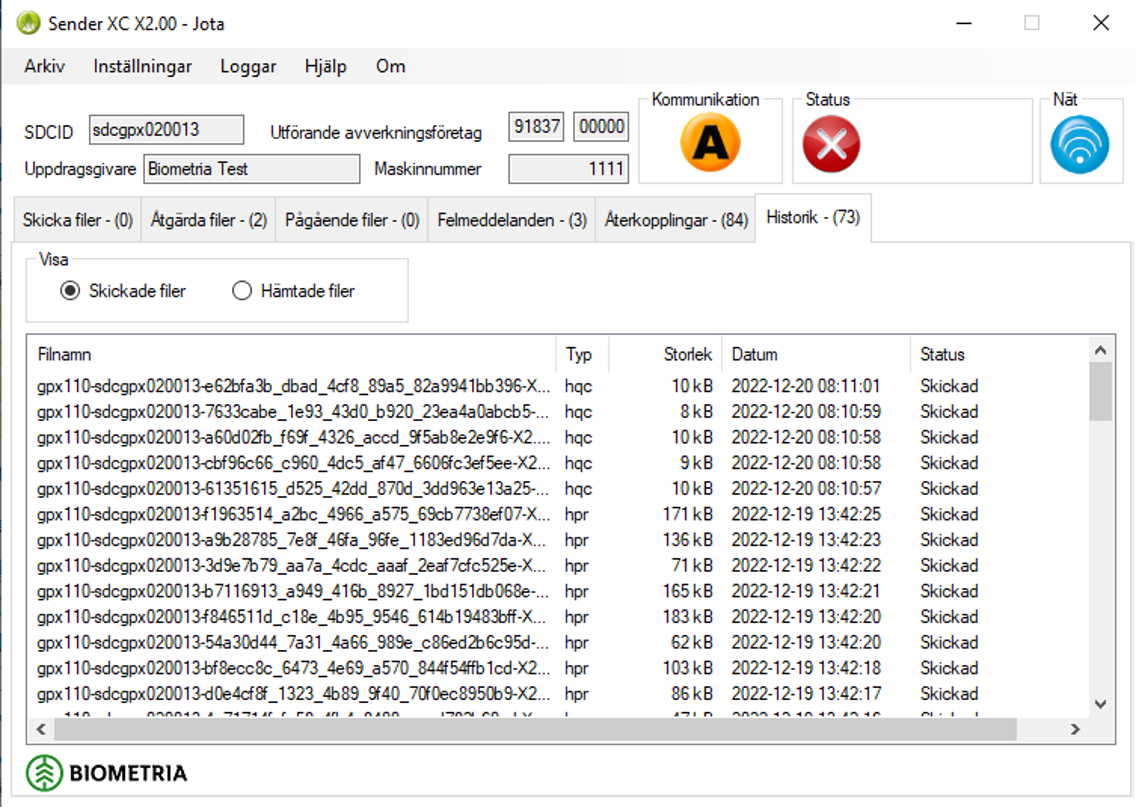

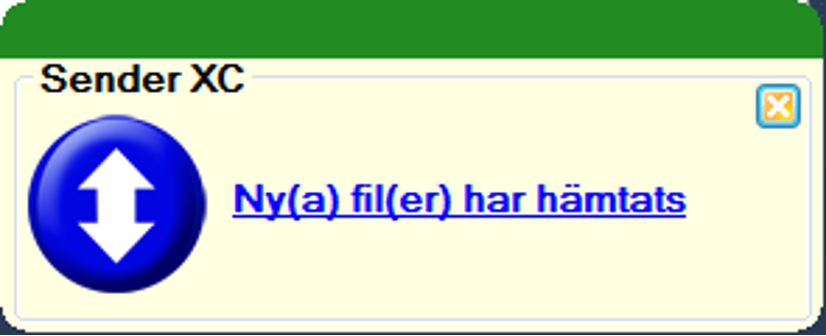

Ny(a) fil(er) har hämtats

Klicka på länken i meddelandet så hamnar du i fliken Historik där du ser vilka filer som hämtats.

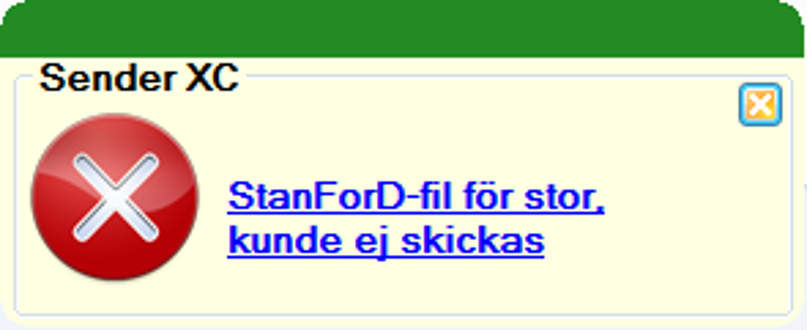

StanForD-fil för stor, kunde ej skickas

Pri- eller hpr-fil är för stor och kan inte skickas till Biometria. Vid försök till insändning kommer filen att flyttas till mappen Felaktiga filer. Kontakta din uppdragsgivare!

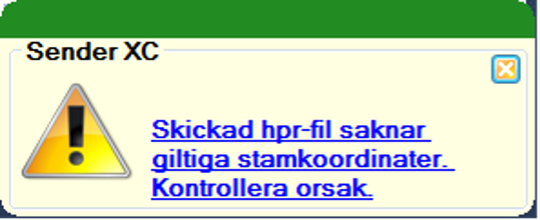

Koordinater i filen

Informationsmeddelande om stam eller avläggs koordinater saknas, när man klickar på meddelandet försvinner det. Filen skickas ändå iväg-
Pri eller Hpr-fil som saknar giltiga koordinater.

Eller:

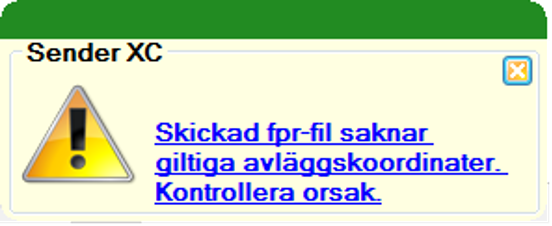

Prl eller Fpr-filer som saknar giltiga avläggskoordinater.

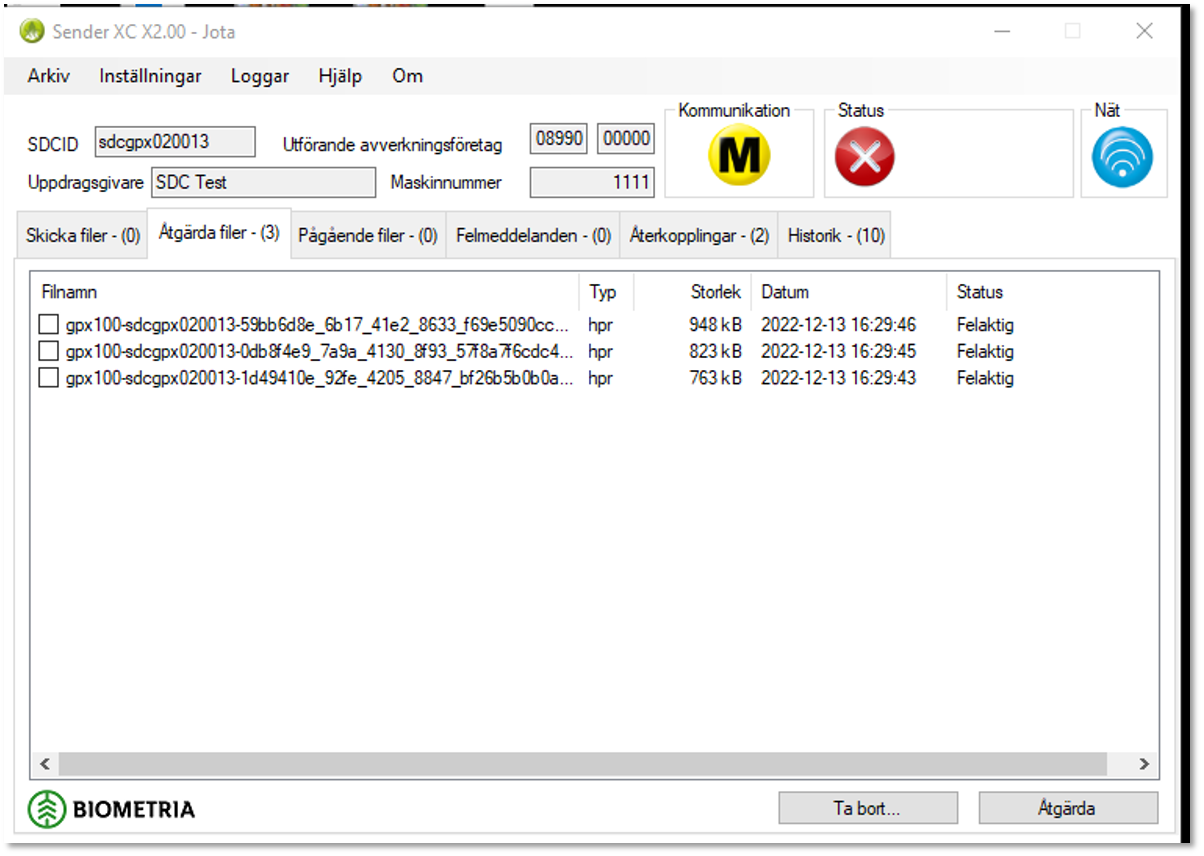

Åtgärda filer

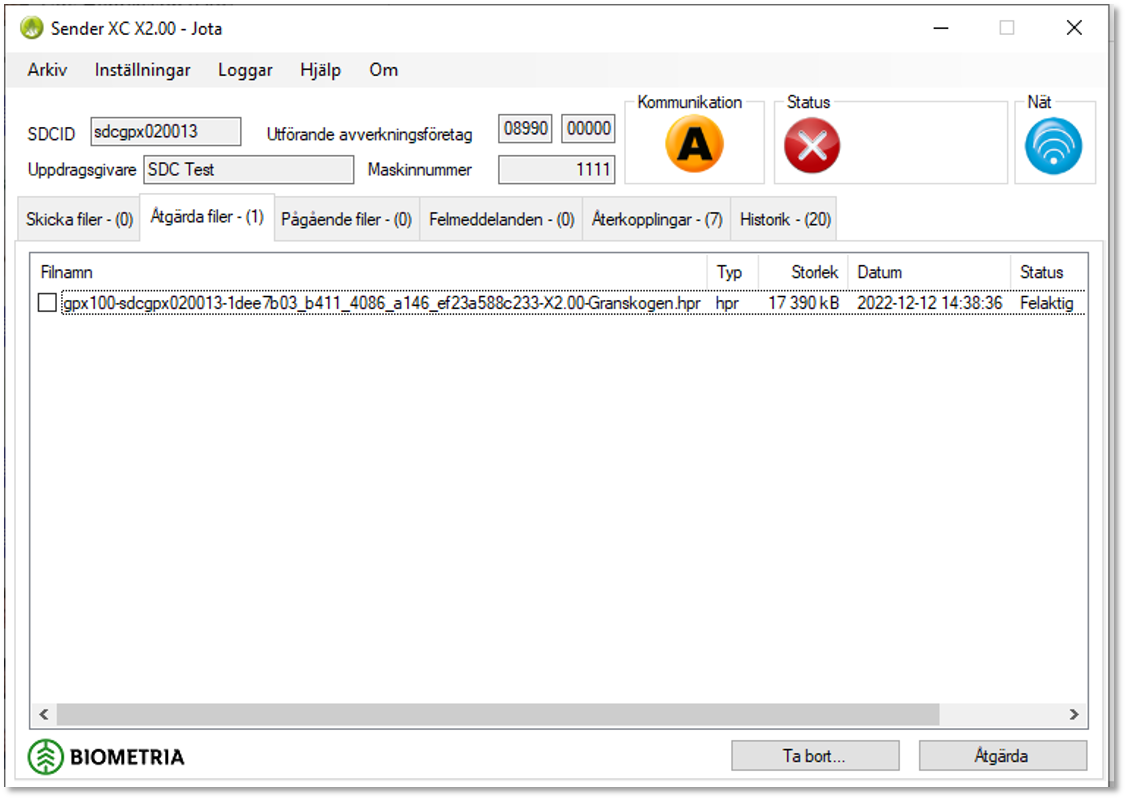

Filer som inte uppfyller kontrollerna i Sender XC visas med ett meddelande med länk till åtgärdafliken.

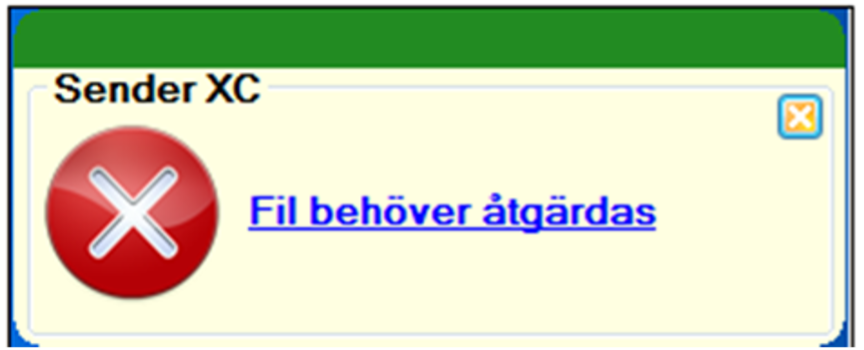

Fil behöver åtgärdas

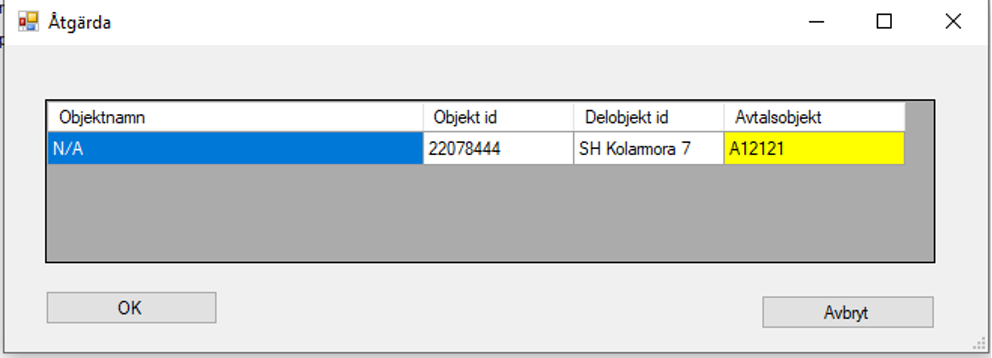

Åtgärda filen genom att:


1. Markera filen.
2. Klicka på knappen Åtgärda.
3. Registrera rätt värde i fältet för Avtalsobjekt.
4. Klicka på knappen OK.

Det som lyser gult är den uppgift som behöver åtgärdas. (Objekt ID behöver vara sex tecken samt börja med en siffra. Avtalsobjektsnummer ska vara åtta siffror och dessutom finnas registrerat på den i Sender XC valda uppdragsgivaren. Kontroll på innehållet i Objekt ID och Delobjekt ID är valbara kontroller som kan väljas i Inställningar.

Om det är en annan uppdragsgivare på avtalsobjektet i VIOL än vad som valts i Sender XC visas en upplysningstext om det. Då måste uppdragsgivare ändras under Inställningar i Sender XC. Därefter behöver raden för filen godkännas på nytt med OK under åtgärda för att den ska skickas i väg.

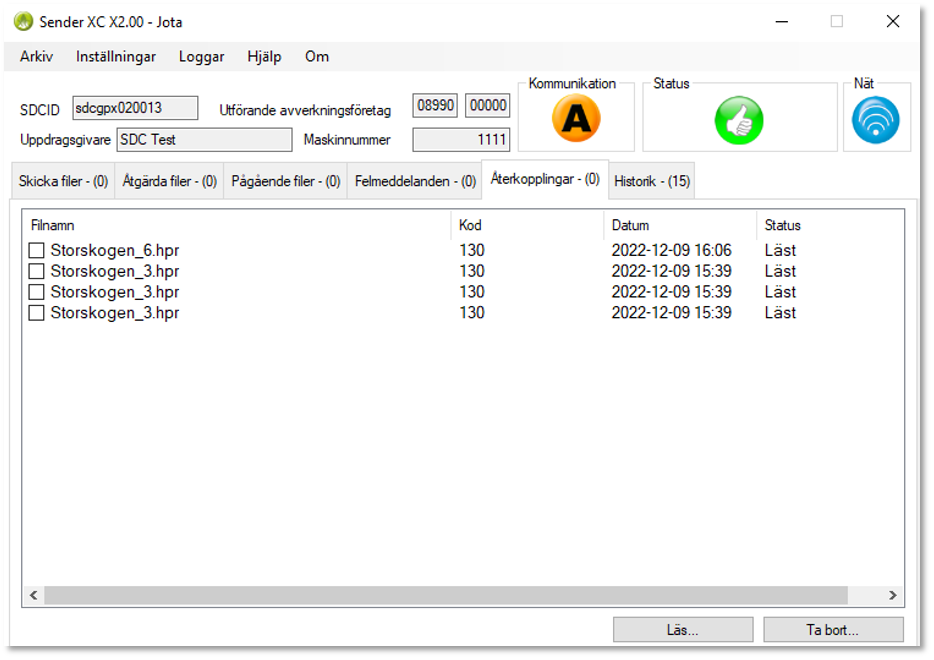

Återkopplingar

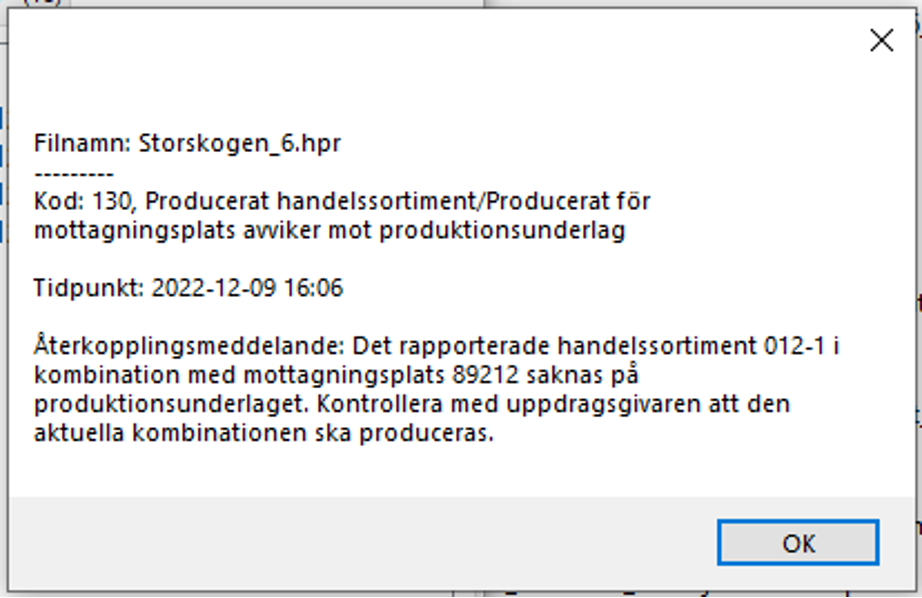

När StanForD-filerna som rapporteras från Sender XC kommer till Biometria tolkas innehållet i dem och innehållet delas upp i ett produktionsresultat per ProductUserID/DeliveryUserID. För att det sedan ska godkännas i VIOL krävs att innehållet i dem överensstämmer med uppgifterna på det produktionsunderlag rapporteringen sker mot. Som exempel måste kombinationen sortiment och mottagningsplatser i det överensstämma med vad som finns på en produktionsunderlagsrad. I annat fall blir produktionsresultatet avvisat och måste rättas i VIOL. Även om det inte går att rätta till något genom att skicka om filen sker en återkoppling tillbaka till den avsändande maskinen för att uppmärksamma att det krävs en åtgärd för att förhindra att samma sak återupprepas.

När detta sker bör uppdragsgivaren kontaktas för att utreda om orsaken är att fel uppgifter rapporteras från maskinen eller om det är produktionsunderlaget som ska uppdateras med fler sortimentsrader.


Återkopplingsmeddelanden som har öppnats får status ”Läst”.

Observera att det för en insänd fil kan uppstå flera olika återkopplingsmeddelanden om det har blivit flera avvisningar med olika orsaker från den. I återkopplingsfliken visas maximalt 100 rader. Knappen ”Ta bort” raderar en eller flera rader som bockats för.

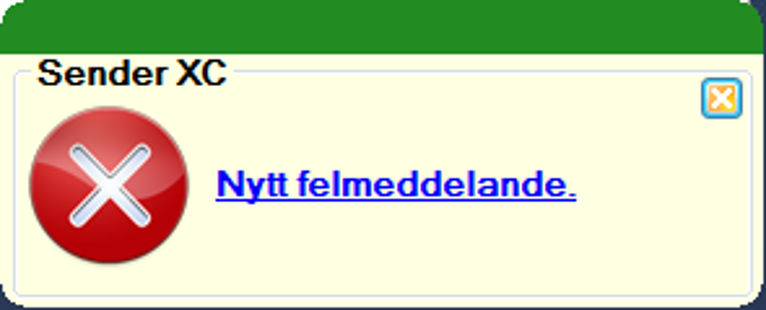

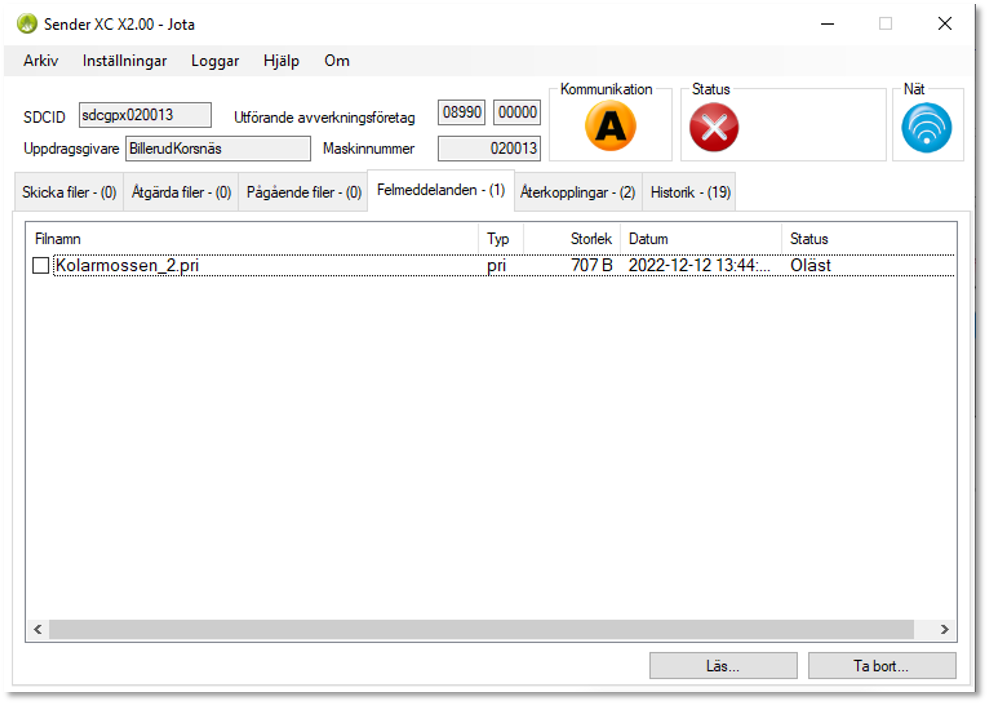

Felmeddelanden

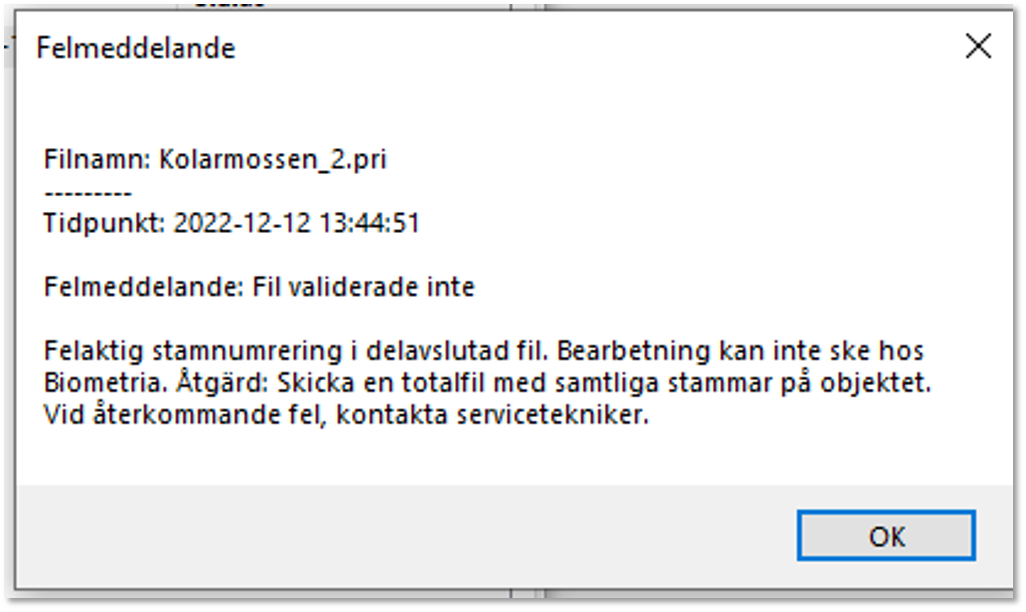

Om en StanForD-fil som har skickats iväg innehåller formatfel som upptäckts vid bearbetningen hos Biometria kommer det tillbaka ett meddelande med en länk till fliken Felmeddelanden.

Visa felmeddelandet genom att:

  1. Dubbelklicka på filnamnet.
  2. När du läst felmeddelandet klickar du på knappen OK. De flesta av felmeddelandena som visas på detta sätt går inte att rätta till i
    efterhand. Syftet är främst att informera om att det saknas producerade volymer från maskinen. Det är viktigt att du agerar så att felet inte uppstår igen i kommande filer. Det kan ske genom ett något ändrat arbetssätt eller en uppgradering av styrsystemet.
  3. För att ta bort lästa felmeddelanden klickar du på knappen Ta Bort.

Automatisk komplettering av uppgifter från Sender XC

Vid rapporteringen till Biometria kompletteras filerna med ett antal uppgifter. Vissa av dessa läggs också till som prefix framför det ursprungliga filnamnet för att göra det unikt.

Information Exempel.

Information

Exempel

Uppdragsgivare

gpx100

SDCID

sdcgpx0001

GUID/UUID (Unikt nummer)

6894e483_11c5_4154_9e20_50f324ba0f2f

Aggregat

John Deere H425

Aggregat B

<Används ej>

Operativsystem -Version

10.0.14393.0 (Windows 10)

Version av Sender XC

X2.00

Använt aggregat

John Deere H425

Original filnamn

VO12345678_002058500.hpr

E-post till uppdragsgivare

Drivning.support@biometria.se

Insändningsprogram

Sender XC

Kopior av originalfiler

Kopior av de ursprungliga filerna sparas i mappen C:\SDCData\Sender\Originalfiler. I mappen Originalfiler behåller filerna sina ursprungliga namn.

Filer som inte Sender XC kan hantera hamnar i mapp med Felaktiga filer

I mappen ”C:\SDCData\Sender\Felaktiga filer” hamnar filer som innehåller formatfel eller förutsättningar som Sender XC inte tagit höjd för


Komprimering

För att minska tiden det tar att rapportera en fil och därmed minska att det blir avbrott under tiden komprimeras filen innan den skickas iväg.

Hämta filer

Sender XC kan hämta filer, till exempel produktinstruktioner i form av PIN, från Biometria om uppdragsgivaren har adresserat till maskinen.

Automatisk hämtning av filer

När Sender XC är i gång sker kontinuerligt en kontroll om det finns produktionsstyrningsfiler att hämta. Sökväg till den mapp dessa filer ska lagras i maskindatorn anges per filtyp via menyvalet Inställningar-Sökvägar för hämtade filer. Om ingen sökväg angivits lagras filerna i mappen Hämtade filer under C:\SDCData\Sender\Hämtade filer.

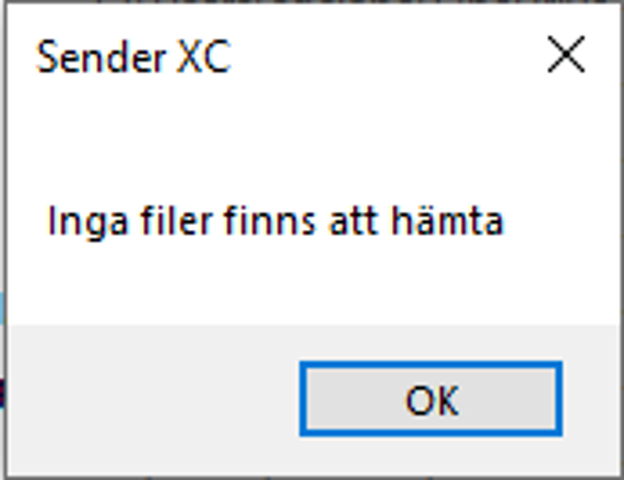

Manuell hämtning av filer

För att hämta filer vid andra tillfällen än i samband med rapportering gör du så här:


1. Klicka på Arkiv-menyn.
2. Klicka på Hämta filer och när hämtning är klar visas Historik-fliken.

Sökväg till den mapp dessa filer ska lagras i maskindatorn anges per filtyp i menyvalet Inställningar-Sökvägar för hämtade filer. Om ingen sökväg angivits lagras filerna i mappen Hämtade filer under C:\SDCData\Sender\Hämtade filer.

Flikar

Sortering av innehållet i flikarna kan göras genom att klicka på kolumnhuvudet. Siffran vid flikrubriken anger antalet filer eller antalet olästa meddelanden som finns i fliken.

Skicka filer

Om manuell insändning valts visas i fliken Skicka filer de filer som är klara att skickas till Biometria. För att filer ska hamna här krävs att filtypen kryssats för i inställningarna som definierar ”Sökvägar för att skicka filer” (se kapitel 2).

Här visas de filer som styrsystemet skapat med filnamn, storlek och datum.
Knappen Skicka: markerade filer skickas.
Knappen Ta bort: markerade filer flyttas till Papperskorgen. Filerna tas bara bort permanent om de tas bort från Papperskorgen. Om filerna fortfarande finns kvar i Papperskorgen går de att återställa genom att högerklicka på markerad fil. Filen läggs då tillbaka i Sender XC i fliken Skicka filer.

Åtgärda filer

I fliken Åtgärda filer visas vilka filer som inte uppfyller de kontroller som finns i Sender XC och därför inte kunnat skickas men som är möjliga att justera så att de klarar kontrollen. Det kan till exempel saknas avtalsobjekt eller att uppdragsgivaren på det avtalsobjekt som finns i filen inte överensstämmer med den uppdragsgivare som valts i Sender XC.

Knappen Åtgärda: markerad fil ges möjlighet att åtgärda.
Knappen Ta bort: markerad fil flyttas till Papperskorgen.

Pågående filer

I fliken Pågående filer visas de filer som håller på att bearbetas av Sender XC. Normalt ska inga filer fastna här utan listan töms när filerna har skickats iväg.

Återkopplingar

Här visas återkoppling från Biometria när en insänd fil resulterat i avvisningar vid kontrollerna i VIOL. Se beskrivning i kapitel 3.

Felmeddelanden

Här visas felmeddelanden som skickats tillbaka från Biometria när en insänd fil inte kunnat bearbetas på grund av formatfel. Se beskrivning i kapitel 3.

Historik

Här visas vilka filer som har skickats till alternativt hämtats från Biometria.

Figur 31. I Historiefliken kan du välja om du vill se filer som skickats eller hämtats.

Menyval i Sender XC

Arkiv

Här finns möjlighet att manuellt hämta filer och söka programuppdateringar. Här kan även Sender XC avslutas.

Inställningar

Här finns Grundinställningar och möjlighet att definiera sökvägar till filer som ska skickas och lagring av produktionsstyrningsfiler som hämtas.

Loggar

Här finns systemhändelser och länk till felaktiga filer.

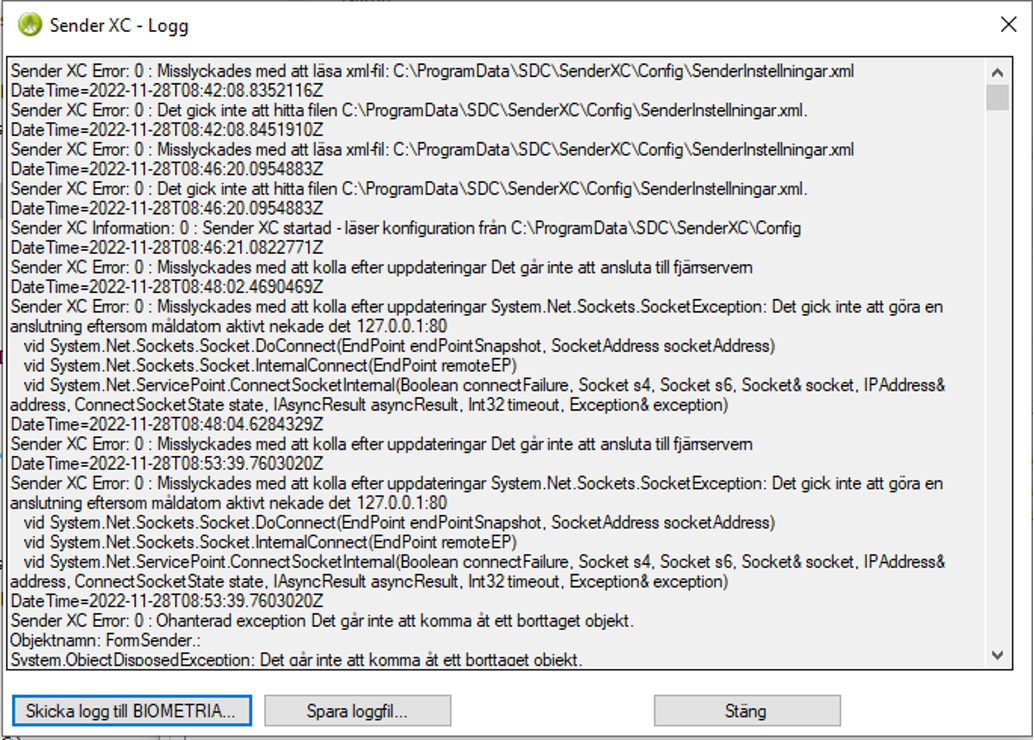

Systemhändelser

Här finns användardokumentation för Sender XC och kontaktuppgifter till Biometria.

Via knappen Skicka logg till Biometria skapas ett e-postmeddelande som kan sändas direkt till Biometrias Support. Loggen bifogas i meddelandet. Via knappen Spara loggfil… kan loggfilen lagras på valbar plats i datorn.

Felaktiga filer

Funktionen länkar till platsen där StanForD-filer som inte kunnat bearbetas på grund av formatfel lagras: C:\SDCData\Sender\Felaktiga filer

Hjälp

Här finns användardokumentation för Sender XC och kontaktuppgifter till Biometria.

Figur 36 Kontaktvägar till Biometrias kundsupport.

Om

Visar vilken version av Sender XC som används. Kan ha betydelse vid eventuell felsökning

Användarstöd-Support

Kontakta Biometrias Support vid frågor ang. funktioner i Sender XC.

Telefon: 010-228 59 00

E-post: support.viol3@biometria.se

Förslag på sökvägar i styrsystemen för att skicka filer

Här visas förslag på sökvägar för de olika styrsystemen. Vid frågor; kontakta
systemtillverkaren.


Sökvägar till skördarfiler

Defaultinställningar: Skördare

Filtyp

Sökväg

Filtyp

Sökväg

HPR

C:\Biometria\Biometriafiles\

PRI

C:\Biometria\Biometriafiles\

HQC

C:\Biometria\Biometriafiles\

KTR

C:\Biometria\Biometriafiles\

Dasa

Version: Forester i Rottnemaskiner

Filtyp

Sökväg

Filtyp

Sökväg

HPR

D:\ProduktionSDC

PRI

D:\ProduktionSDC

HQC

D:\ProduktionSDC

KTR

D:\ProduktionSDC

Komatsu

Version: Maxi Harvester, MaxiL & MaxiXplorer

Filtyp

Sökväg

Filtyp

Sökväg

HPR

C:\data\

PRI

C:\data\

HQC

C:\data\

KTR

C:\data\



Ponsse

Filtyp

Sökväg

Filtyp

Sökväg

HPR

C:\prd

PRI

C:\prd

HQC

C:\prd

KTR

C:\prd

JohnDeere

Version: TimbermaticH

Filtyp

Sökväg

Filtyp

Sökväg

HPR

C:\TIMBERMATIC FILES\Stanford2010\hpr\

PRI

C:\TIMBERMATIC FILES\PRI\

HQC

C:\TIMBERMATIC FILES\Stanford2010\hqc\

KTR

C:\TIMBERMATIC FILES\KTR\





KTR 2

C:\TIMBERMATIC FILES\CKTR\

LogMax
Version: Log Mate 500_1

Filtyp

Sökväg

Filtyp

Sökväg

HPR

C:\Log Mate Data\Auto Export\

HQC

C:\Log Mate Data\Ktr\History\

Sökvägar till skotarfiler

Defaultinställningar: Skotare

Filtyp

Sökväg

Filtyp

Sökväg

FPR

C:\Biometria\Biometriafiles\

PRL

C:\Biometria\Biometriafiles\

Dasa

Version: Forester i Rottnemaskiner

Filtyp

Sökväg

Filtyp

Sökväg

FPR

D:\ProduktionSDC

PRL

D:\ProduktionSDC

Komatsu
Version: MaxiForwarder

Filtyp

Sökväg

Filtyp

Sökväg

FPR

C:\data\

PRL

C:\data\



John Deere
Version: TimbermaticF

Filtyp

Sökväg

Filtyp

Sökväg

FPR

C:\TIMBERMATIC FILES\Stanford2010\fpr\

PRL

C:\TIMBERMATIC FILES\PRL\

MOM

C:\TIMBERMATIC FILES\Stanford2010\ogr\





Förslag på sökvägar i styrsystemen där hämtade filer
ska sparas

OIN-filen kan eventuellt placeras på annan plats då denna väljs manuellt.

Dasa Forester

Defaultinställning C:\Forester\OperatorPanel\Inbox

John Deere, Timbermatic

Defaultinställning C:\TIMBERMATIC FILES\Stanford2010

Logmate
Defaultinställning: C:\Log Mate Data\Inbox

Revisionshistorik

Ändring Datum
Uppdaterade med ändringar i Sender v 2.04 2025-09-26
Kompletterat med "det inte fungerar att aktivera kompabilitetsläge med äldre operativsystem" 2025-02-18
Kompletterat med krav på att systemklocka i datorn måste var rätt . 2025-02-11

Blev du hjälpt av denna information
